電位器

　　電位器阻值的單位與電阻器相同，基本單位也是歐姆，用符號Ω表示。電位器在電路中用字母R或RP表示，圖1是其電路圖形符號。

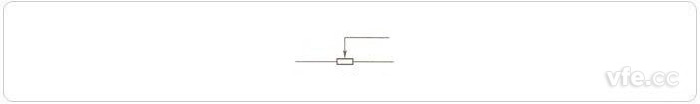

圖1 電位器電路圖形符號

01電位器的分辨率

　　電位器的分辨率也稱為分辨力，對線繞電位器來講，當動接點每移動一圈時，輸出電壓不連續的發生變化，這個變化量與輸出電壓的比值為分辨率。直線式線繞電位器的理論分辨率為繞線總匝數N的倒數，并以百分數表示。電位器的總匝數越多，分辨率越高。

02電位器的最大工作電壓

　　電位器的最大工作電壓是指電位器在規定的條件下，長期可靠地工作而不損壞，所允許承受的最高點工作電壓，也稱為額定工作電壓。

　　電位器的實際工作電壓要小于額定工作電壓。如果實際工作電壓高于額定工作電壓，則電位器所承受的功率要超過額定功率，則導致電位器過熱損壞。

03電位器的動噪聲

　　當電位器在外加電壓作用下，其動接觸點在電阻體上滑動時，產生的電噪聲稱為電位器的動噪聲。動噪聲是滑動噪聲的主要參數之一，動噪聲值的大小與轉軸速度、接觸點和電阻體之間的接觸電阻、電阻體的電阻率不均勻變化、動接觸點的數目以及外加電壓的大小有關。

　　電位器由外殼、滑動軸、電阻體和三個引出端組成，如圖2所示。電位器的種類很多，按調節方式可分為旋轉式(或轉柄式)和直滑式電位器;按聯數可分為單聯式和多聯式電位器；按有無開關分為無開關和有開關兩種；按阻值輸出函數特性可分為直線式電位器、指數式電位器和對數式電位器三種。如實芯電位器、片式電位器、碳膜電位器、玻璃釉電位器、精密導電塑料電位器和其他電位器。

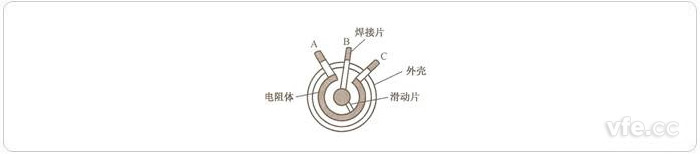

圖2 普通電位器結構圖

　　以下列舉了兩種最常見的電位器應用。

01調光臺燈電路

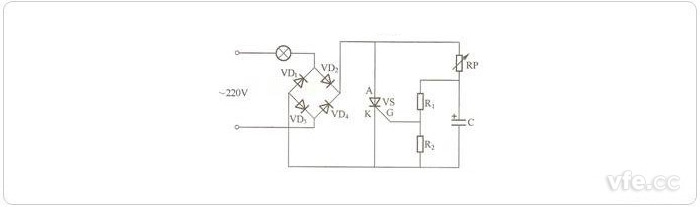

　　圖3所示是一個簡單實用的調光臺燈電路。調節RP的阻值，可改變電容C充電達到UG值的時間，即調整晶閘管的導通角，使晶閘管早一點或遲一點觸發導通，從而調節晶閘管的輸出電壓，使燈兩端電壓能在0~220V間變化。電壓高，燈發光亮；電壓低，燈發光暗。

圖3 調光臺燈電路

02直流穩壓電源電路

　　直流穩壓電源電路如圖4所示。一般R4可選小功率碳膜電位器、RP選大功率的線繞滑動式電位器。調節R4的阻值可改變輸出電壓U的高低，調節RP可測試電源的帶負載能力。

圖4 直流穩壓電源電路
