光伏逆變器作為光伏發電并網的核心環節，光伏逆變器必須具備短路保護功能，在檢測到交流輸出側發生短路狀況時，逆變器必須自動脫離電網。因此，光伏逆變器測試中必須對短路保護功能進行驗證，以保證光伏逆變器在發生短路狀況時能準確及時的跳閘保護。

　　本文主要根據相關標準要求對光伏逆變器短路保護要求、短路保護驗證試驗方法等介紹，有效的幫助工程試驗人員進行逆變器短路保護功能驗證試驗。

一光伏逆變器短路保護要求

　　參照NB/T 32004光伏發電并網逆變器技術規范要求，光伏逆變器開機或運行中，檢測到交流輸出側發生短路時，逆變器必須自動保護跳閘。

　　光伏逆變器最大跳閘時間應小于0.1s。

二光伏逆變器短路保護測試

　　根據光伏發電并網逆變器技術規范要求，光伏逆變器短路保護測試前，需要預先將短路的線路連接繼電器或類似裝置斷開，逆變器正常啟動后再進行合閘短路操作。短路保護驗證測試對單相逆變器及三相逆變器測試流程要求如下：

01單相逆變器

　　單相逆變器將L-N接通，逆變器應在規定時間內斷開并網回路，并報警。

02三相逆變器

　　三相逆變器分別將A-B、B-C、A-C、A-N、B-N、C-N接通，再接通電源，逆變器應在規定時間內斷開并網回路，并報警。

　　注：

　　對于帶隔離變壓器的逆變器，短路處為隔離變壓器的一次側和二次側。

　　短路測試電路不能接在與外殼連接在一起的熔斷器上。

三光伏逆變器短路保護測試方案

01直接電網短路故障法

　　直接電網短路故障法是光伏逆變器運行在最大輸出功率時，閉合圖1中A短接逆變器并網側，檢查逆變器是否符合國標要求，故障恢復后檢查并記錄逆變器工作是否正常。

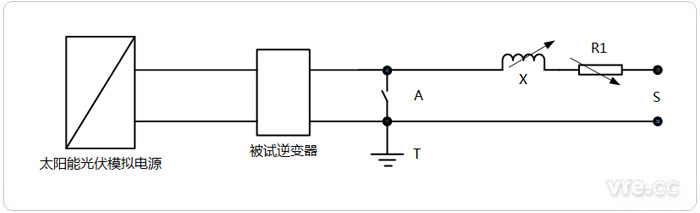

圖1：逆變器短路實測電路圖——直接電網短路故障法

　　S——電源；

　　A——閉合電器；

　　R1——可調電阻器；

　　X——可調電抗器；

　　T——接地點，僅1點接地(負載側或電源側)。

　　注：可調負載X與R1可以設置在電源電路的高壓側也可在低壓側，閉合電器A設置在低壓側。

　　試驗中，電源S供電給由電阻器R1、電抗器X和被測逆變器組成的電路。所有情況下，電源S有足夠的容量(不小于2倍被測逆變器的最大輸出功率)以保證制造商規定的電氣特征性能夠得到驗證。

　　試驗時電阻器和電抗器連接在電源S和被測逆變器之間。

　　試驗后，若輸出側是采用熔斷器保護的逆變器，則在更換熔斷絲后應能正常運行;若輸出側是采用斷路器保護的逆變器，則在斷路器復位后應能正常工作。

02模擬電網短路故障法

　　模擬電網短路故障法是逆變器運行在最大輸出功率時，調制RLC負載使電網模擬電源斷開時逆變器保持在諧振輸出狀態，閉合圖2中K2短接逆變器并網側，檢查逆變器是否符合標準要求，故障恢復后檢查并記錄逆變器工作是否正常。

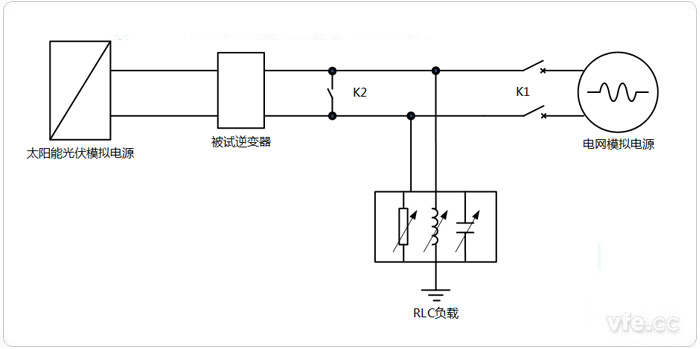

圖2：逆變器短路實測電路圖——模擬電網短路故障法
