作為光伏發電的核心設備，光伏逆變器必須通過標準的諧波測試檢測，滿足相關標準要求才可并網發電。光伏逆變器是電力電子技術高速發展的產物，大量非線性元件的應用，不可避免的會產生諧波污染，影響電網高效可靠運行。因此，光伏逆變器生產過程中必須對其進行諧波測試，以考察其輸出諧波含量。

一光伏逆變器并網諧波限值要求

　　參照NB/T 32004光伏發電并網逆變器技術規范要求，光伏逆變器并網運行時不應造成電網電壓波動過度畸變或注入電網過度的諧波電流，以確保不會對連接到電網其他設備造成不利影響。電流諧波總畸變率限值為5%，奇次諧波電流含有率限值見下表1，偶次諧波電流含有率限值見下表2。

奇次諧波次數	含有率限值（%）
3th~9th	4.0
11th~15th	2.0
17th~21th	1.5
23th~33th	0.6
35th以上	0.3

表1：奇次諧波電流含有率限值

奇次諧波次數	含有率限值（%）
2th~10th	1.0
12th~16th	0.5
18th~22th	0.375
24th~34th	0.15
36th以上	0.075

表2：偶次諧波電流含有率限值

二相關標準對光伏逆變器諧波測試要求

01NB/T 32004 光伏發電并網逆變器技術規范

　　NB/T 32004規定了光伏并網系統所使用逆變器的產品類型、技術要求及試驗方法。光伏逆變器諧波試驗要求光伏逆變器在額定功率進行，連續采樣時間不小于1min，采用電能質量分析儀測量總諧波失真和各次諧波電流含有率等參數。同時，測試結果要求滿足標準限值要求。

02NB/T32006光伏發電站電能質量檢測技術規程

　　NB/T 32006標準規定了光伏發電站電能質量檢測條件、檢測設備和檢測方法。其中，對諧波測試有明確要求，必須在不同負載功率下對諧波進行測試，且諧波分析不低于50次，記錄不同功率等級下的各次諧波含量。

03GB/T 14549 電能質量公用電網諧波

　　GB/T 14549標準規定了交流頻率50Hz，標稱電壓110KV及以下公用電網的諧波允許值及其測試方法。

　　標準中規定了諧波測試次數不低于30次，要求儀器具有一定的抗電磁干擾能力，并且測試精度滿足標準限值要求(表1：諧波測量儀器允許誤差)。

　　測試儀器必須保證在標稱電壓±15%，頻率在19Hz~51Hz范圍內正常工作。測試傳感器設備必須具備良好的頻率特性，其引入的幅值誤差不應大于5%，相角誤差不大于5°。

等級	被測量	條件	允許誤差
A	電壓	Uh≥1%UN Uh＜1%UN	5%Uh 0.05%UN
	電流	Ih≥3%IN Ih＜3%I	5%Ih 0.05%IN
B	電壓	Uh≥3%UN Uh31%UN	5%Uh 0.15%UN
	電流	Ih≥10%IN Ih＜10%IN	5%Ih 0.50%IN

表1：諧波測量儀器允許誤差

　　注：UN為標稱電壓，Uh為諧波電壓;IN為額定電流，Ih為諧波電流。

三光伏逆變器諧波測試解決方案

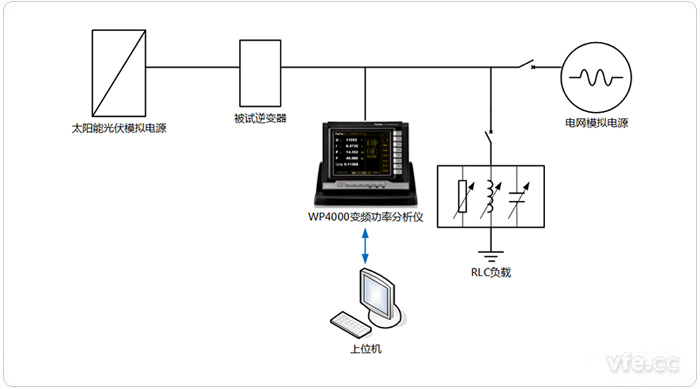

圖示1：光伏逆變器諧波測試平臺拓撲圖

　　如上圖1所示，諧波測試平臺主要由WP4000變頻功率分析儀、RLC負載、上位機構成。

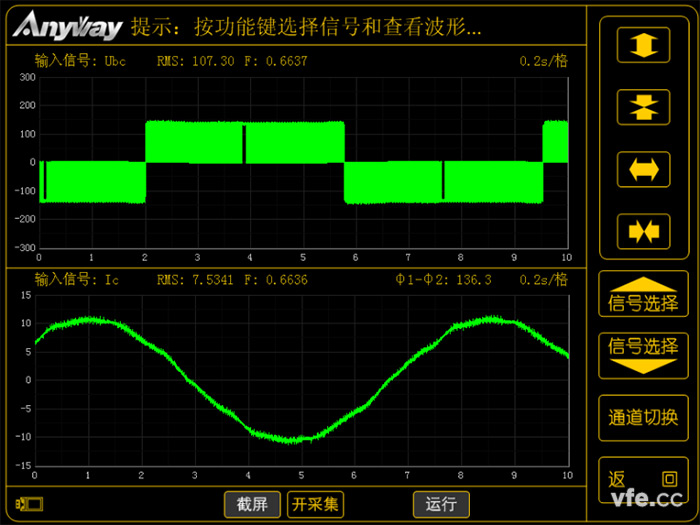

圖示2：分析儀實時測試波形

　　調節RLC負載使逆變器工作在不同功率輸出狀態，利用WP4000分析儀測量逆變器輸出電參量(圖示2：分析儀實時測試波形)，對逆變器輸出電參量進行諧波分析。

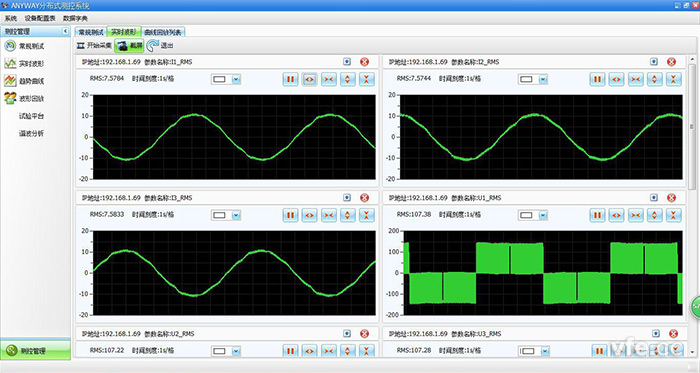

圖示3：上位機實時共享分析儀原始波形數據

　　逆變器諧波測試分析結果可通過以太網與上位機實時共享。同時，WP4000功率分析儀開放原始數據端口，測試原始波形數據可提供給上位機(圖示3：上位機實時共享分析儀原始波形數據)。通過原始數據的獲取，可對實測波形進行進一步諧波分析，獲取各次諧波幅值、相位、諧波含量等參數(如下圖4所示：上位機諧波分析測試)。

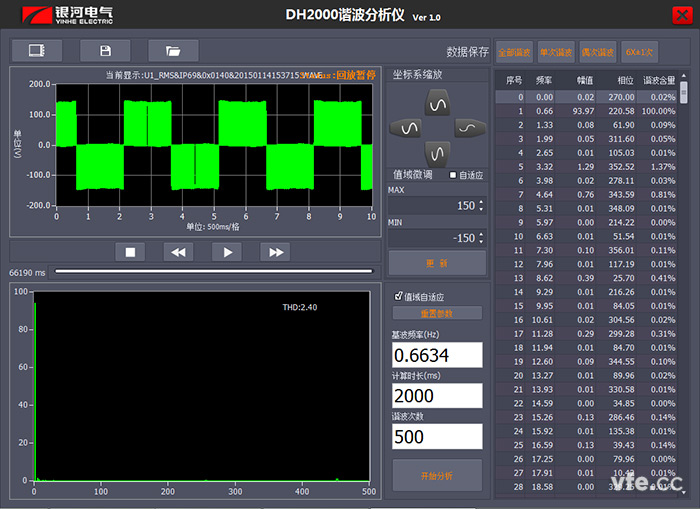

圖示4：上位機諧波分析測試
