        當前位置:首頁檢測中心基礎知識 │ 變頻電量分析儀電流校準方法簡介

        變頻電量分析儀電流校準方法簡介

        • 瀏覽次數:5295次
        • 發布時間:2016/4/9 17:49:25
        • 作者:hb_yinhe

          根據《JJF 1559-2016變頻電量分析儀校準規范》對變頻電量分析儀電流校準方法的規范,電壓的校準方法包括標準源法和標準表法,實際使用時,可以根據情況選擇合適的方法進行實驗。實際實驗時可以根據實際情況選擇合適校準方法進行。

        變頻電量分析儀電流校準校準點選擇

          在分析儀電流量程范圍內(包括量程上限值在內)均勻選取不少于5個電流校準點,多電流量程分析儀的各量程不少于2個點,優先選擇滿量程、1/2量程、1/3量程;電流信號頻率選擇不少于3個點,優先選擇上限頻率、下限頻率和參考頻率或者典型頻率。

        變頻電量分析儀電流校準標準源法

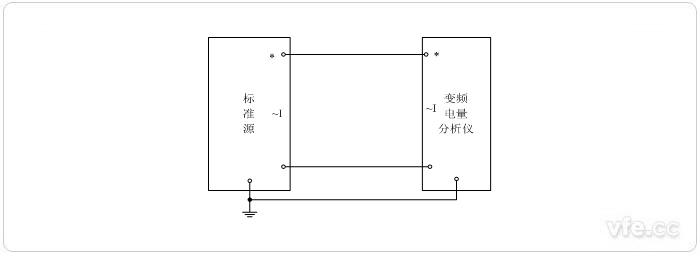

          校準接線如圖1 所示。

        標準源法電流校準接線圖

        圖1 標準源法電流校準接線圖

          調節標準源的電流、頻率輸出至校準點,讀取標準源輸出電流值IS和被校分析儀電流示值IX,則被校分析儀電流示值絕對誤差按式(1)計算。

                  (1)

          相對誤差按式(2)計算。

                  (2)

          式中:

          ——分析儀電流測量顯示值,A;

          ——電流標準值,A。

        變頻電量分析儀電流校準標準表法

        01校準點電流在標準電流表量程范圍內

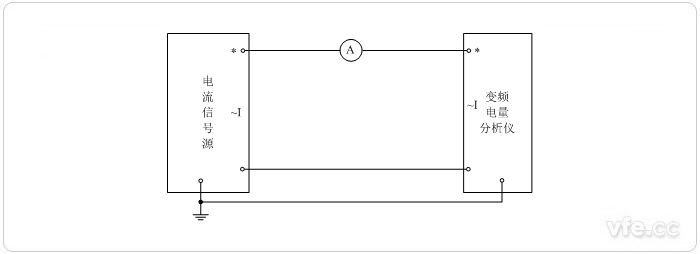

          校準接線如圖2 所示。調節信號源的電流、頻率輸出至校準點,讀取標準電流表示值IS和被校分析儀電流示值IX,則被校分析儀電流示值誤差按式(1)、式(2)進行計算。

         標準表法電流校準接線圖

        圖2標準表法電流校準接線圖

        02校準點超出標準電流表量程

          采用分流器電流互感器擴展標準電流表量程的校準接線如圖3、圖4所示。調節信號源的電流、頻率輸出至校準點,讀取標準表示值為AS和被校分析儀電流示值IX,則被校分析儀電流示值絕對誤差按式(3)計算。

                  (3)

          相對誤差按式(4)計算。

                  (4)

          式中:

          IX ——分析儀電流測量顯示值,A;

          KI ——標準分流器的分流比值,A/V、A/A;

          AS ——標準分流器輸出值,V、A。

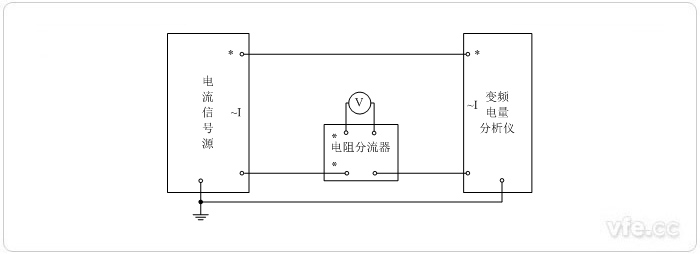

         電阻分流器擴展量程(V—標準電壓表)

        圖3 電阻分流器擴展量程(V—標準電壓表)

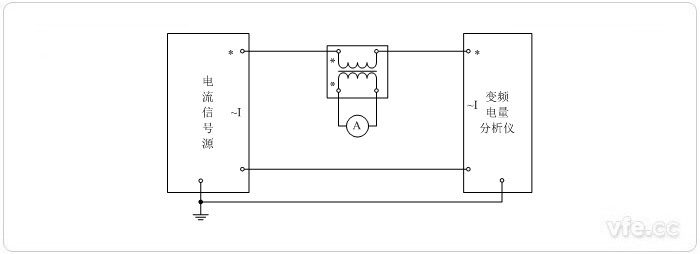

         電流互感器擴展量程(A—標準電流表)

        圖4 電流互感器擴展量程(A—標準電流表)

          《JJF 1559-2016變頻電量分析儀校準規范》的頒布,規范了變頻電量分析儀電流校準的方法,標準源法和標準表法兩種國標校準方法在實際應用中,根據實際情況選擇相應的項目和方法。
