產品概述

一虛擬儀器的高速數據采集器

　　DH2000數字主機是一款基于前端數字化技術的虛擬儀器，是一款支持瞬態、穩態數據采集與管理的高速數據采集器。

　　作為虛擬儀器的高速數據采集器，DH2000數字主機是DH2000數據采集系統的重要組成部分，是數字化測量前端與上位機之間的橋梁。DH2000數字主機具有6個數字化前端通訊接口，多臺數字主機可級聯，實現可同步采集的通道擴展。數字化前端可以是DT系列數字變送器或SP系列變頻功率傳感器的任意型號。

　　DH2000數字主機通過USB2.0接口與上位機相連,可用于構建功率分析儀、諧波分析儀、電能質量分析儀、多通道示波器等專用變頻電量測量虛擬儀器或無紙記錄儀、多參數綜合測試系統等通用計算機數據采集系統。

二DH2000數字主機功能

　　DH2000數字主機通過USB2.0與上位機連接，上位機運行數字主機服務程序和用戶應用程序。

　　數字主機服務程序是數字主機和應用程序之間的橋梁，主要功能如下：

　　1、通過USB2.0接口與數字主機建立通訊。如：下達指令設置數字主機工作狀態、接受來自數字主機的原始數據。

　　2、對來自數字主機的原始數據進行預處理。如：依據原始數據中的量程信息及校準信息對來自數據主機的原始數據進行校準得到供應用程序使用的瞬態數據。

　　3、對瞬態數據進行分析運算得到被測信號的各種特征值（下稱穩態數據）。如：直流分量、基波有效值、真有效值、有功功率、位移因數等。

　　4、應用程序通過UDP通訊協議與數字主機服務程序通訊。如：設置更新周期、量程轉換狀態、數據發送方式，獲得穩態數據和瞬態數據等。

　　5、DH2000數字主機運行服務程序后，用戶完全可以將其當作通用數據采集卡使用。

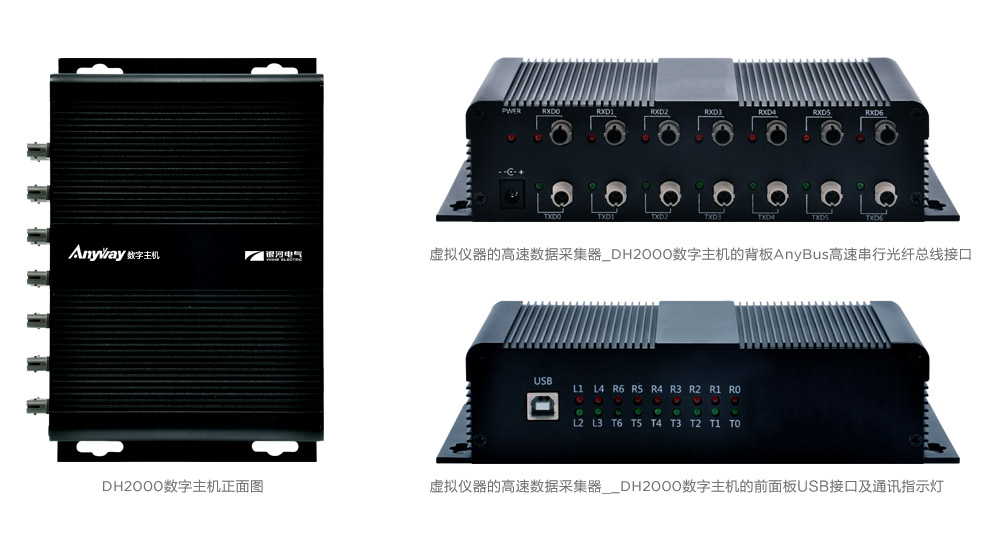

虛擬儀器的高速數據采集器_DH2000數字主機的接口及通訊指示燈

三DH2000數字主機應用

　　1、銀河電氣提供功能強大、應用靈活的DH2000數據采集分析平臺供用戶選購；

　　2、銀河電氣可為用戶定制各種虛擬儀器應用程序。如：多通道示波器、變頻功率分析儀，音頻功率分析儀，諧波分析儀，電能質量分析儀，振動噪聲分析儀，多通道計算機數據采集系統等等；

　　3、銀河電氣提供開放的通訊協議和多種虛擬儀器應用程序例程源代碼，用戶可以方便的自行開發各種應用程序。

---
