一、定義

　　兩個頻率相同的交流電相位的差叫做相位差，或者叫做相差。

　　例如兩個正弦電壓為和 ，則相位差為：

二、原理

　　研究加在電路上的交流電壓和通過這個電路的交流電流的相位差。如果電路是純電阻，那么交流電壓和電流電流的相位差等于零。也就是說交流電壓等于零的時候，交流電流也等于零，交流電壓變到最大值的時候，交流電流也變到最大值。這種情況叫做同相位，或者叫做同相。如果電路含有電感和電容，交流電壓和交流電流的相位差一般是不等于零的，也就是說一般是不同相的，或者電壓超前于電流，或者電流超前于電壓。

　　加在晶體管放大器基極上的交流電壓和從集電極輸出的交流電壓，這兩者的相位差正好等于180°。這種情況叫做反相位，或者叫做反相。

三、分析

　　如果θ₁₂=0，稱u₁（t）與u₂（t）同相，如圖1所示，這時兩個正弦量同時達到正的最大值，也同時達到零；



        圖1                   圖2                 圖3

　　如果θ₁₂>0，稱u₁（t）超前，或稱u₂（t）滯后。假設θ₁>0, θ₂<0,，如圖2所示；

　　如果θ₁₂=±π，稱u₁（t） 與u₂（t） 反相，如圖3所示；

四、測量

　　兩同周期正弦電量對應點間角度差值的測量。此兩正弦電量可以同為電壓、電流，或一為電壓、一為電流等。對應點常取正弦電量由負到正的過零點，相當于正弦電量函數的初相角。相位差的單位是度或弧度，正、負號表示領先或滯后關系

　　待測相位差的正弦電量的頻率范圍很廣，因此采用的測量方法和儀器一般隨頻率的高低來選擇。常用的方法是直接法和間接法。

1、直接法：

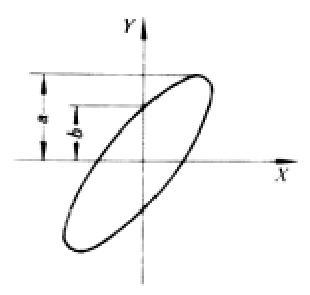

　　使用專用的儀表如指針式相位表、數字相位表，或采用陰級示波器來測量相位差。采用陰極示波器時，將兩同頻正弦電壓信號分別加到示波器的X、Y軸，得到如圖4所示的橢圓圖形,則兩正弦電壓之間的相位差∮＝arcsin(b/α)。這一方法不能判斷兩信號哪一個領先或滯后，并且在∮值接近零時，橢圓也退化接近成為一條直線，即b值很小,所以∮值很難測準。



         圖4                        圖5

2、間接法：

　　通常采用三電壓表法。一般要求兩電壓信號有一公共點（設為a點），當分別測出兩信號電壓Uab、Uca,以及兩電壓的差值Ubc后,可畫出如圖5所示的電壓三角形。按余弦定理，兩信號電壓間的相位差：

　　目前新型的電參量測試儀可對兩路信號進行同步交流采樣，對采樣樣本進行傅里葉變換求取單個信號的基波相位，兩者相減即可得到相位差，典型的測量設備有AnyWay的WP4000變頻功率分析儀。

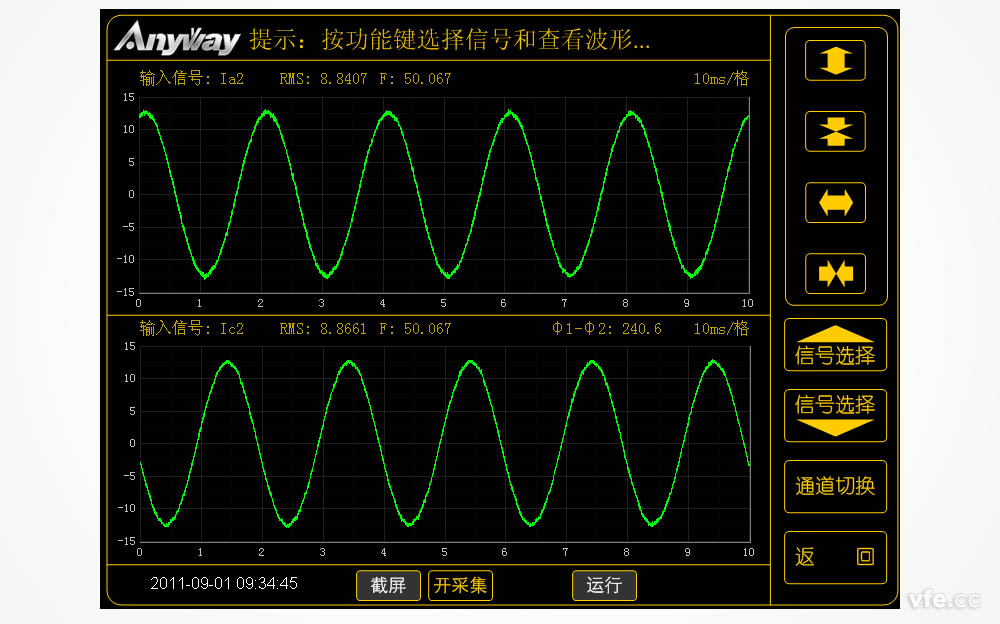

圖.傅里葉變換計算相位差WP4000變頻功率分析儀波形及相位差界面

　　圖中，Φ1-Φ2即為Ia2與Ic2的相位差。

---
