        變頻功率傳感器

        • 瀏覽次數:11409次
        • 發布時間:2013/8/15 10:18:07
        • 作者:量值溯源

        一、定義

          變頻功率傳感器是數字量輸出型變頻電量變送器的一種。

          變頻功率傳感器通過對輸入的電壓、電流信號進行交流采樣,再將采樣值通過電纜、光纖等傳輸系統與數字量輸入二次儀表相連,數字量輸入二次儀表對電壓、電流的采樣值進行運算,可以獲取電壓有效值電流有效值、基波電壓、基波電流、諧波電壓、諧波電流有功功率基波功率、諧波功率等參數。

        二、特點

          帶寬
          應該具備合理的帶寬,其帶寬應能覆蓋所需測量的變頻電量的基波和關注的諧波的頻率
          采樣頻率
          采樣頻率應該高于帶寬的兩倍以上,對于變采樣頻率的變頻功率傳感器,當采樣頻率低于傳感器帶寬2倍時,應當開啟適當的防混疊濾波器,限制輸入信號的帶寬。
          精度
          作為變頻電量測量的傳感器/變送器,不僅僅在工頻下可以獲得準確度指標,而是應該在標稱頻率范圍之內,誤差應小于標稱準確級對應的誤差限值。
          由于變頻功率傳感器用于功率測量,其電壓、電流的角差不可忽視。相同的角差,在不同功率因數下其功率測量的精度不同,且功率因數越低,角差對功率測量精度的影響越大。
          波峰因數
          由于變頻器輸出PWM波的波峰因數不是固定值,而是電壓越低時,波峰因數越大,因此,變頻功率傳感器應能準確測量較高峰值因數的電壓、電流信號、若不具備驗證條件時,可以用較低的電壓或較小的電流輸入傳感器,檢驗其測量準確度,一般而言,若能在較寬的幅值范圍內實現高精度測量,即可在較高的波峰因數下實現較高的測量準確度
          基波
          在復雜的周期性振蕩中,包含基波和諧波。和該振蕩最長周期相等的正弦波分量稱為基波。相應于這個周期的頻率稱為基本頻率。頻率等于基本頻率的整倍數的正弦波分量稱為諧波。

        三、變頻電量特征

          變頻電量主要特征包括:
          1、幅值變化范圍大,可以從幾伏變化到幾萬伏,從幾安變化到幾千安。
          2、基波頻率變化范圍寬,基波頻率可以從0.1Hz甚至更低變化到400Hz甚至更高。
          3、相位變化范圍寬,功率因數可以在-1~1間任意變化。
          4、往往是非正弦、高畸變,諧波含量豐富。

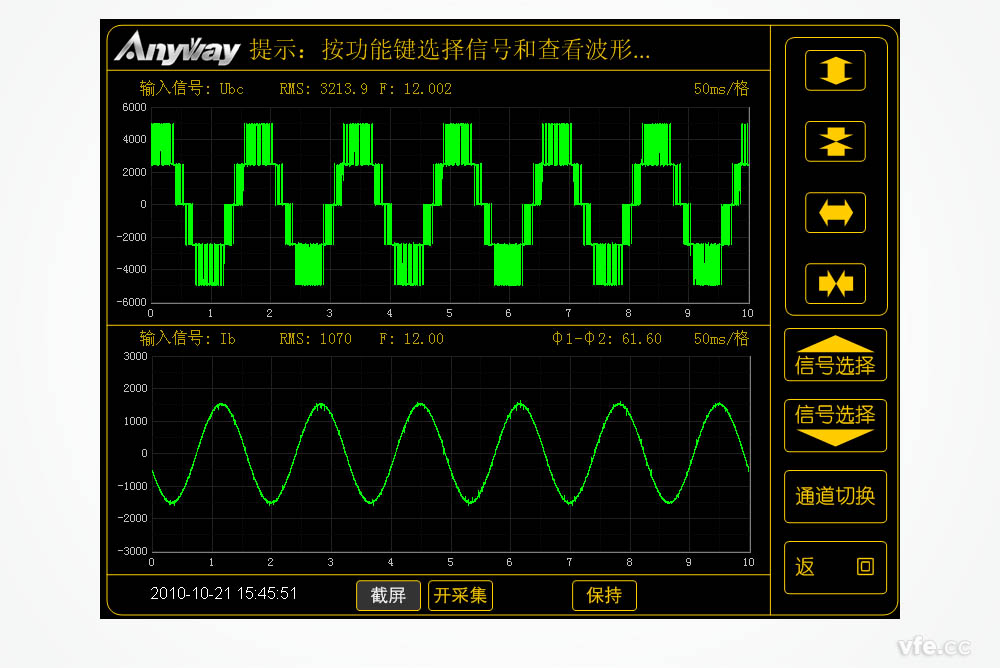

        采用變頻功率傳感器測量的變頻電量波形

        圖. 采用變頻功率傳感器測量的變頻電量波形

        四、應用

          首先,變頻功率傳感器適用于工頻電量測量和計量。
          其次,變頻功率傳感器適用于帶寬范圍內的任意電參量的測量和計量。廣泛應用于電力推進、電機、風機、水泵、風力發電、軌道交通、電動汽車、變頻器、特種變壓器、熒光燈、LED照明等領域的產品檢試驗、能效評測及電能質量分析。
