中車時代電動汽車動力總成測試系統

一中車時代電動汽車動力總成測試系統簡介

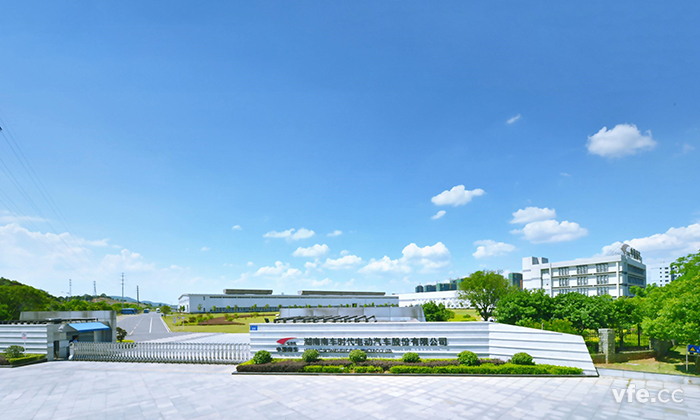

中車時代電動汽車股份有限公司

　　中車時代電動汽車股份有限公司(簡稱中車時代電動)成立于2007年，是我國第一家獲得新能源汽車制造資質的企業，也是我國唯一一家集電動汽車整車、動力系統總成及關鍵零部件于一體的，具備研發、制造和檢測能力的新能源汽車專業公司。

　　本次中車時代電動電動汽車試驗項目需要配置兩套動力總成測試系統，動力總成測試系統采用湖南銀河電氣有限公司的WP4000變頻功率測試系統。本套系統主要應用于電動汽車動力總成系統的輸入電參量及輸出軸功率的采集測試，可以有效的為動力總成系統性能評價及技術改進提供可靠的保障。

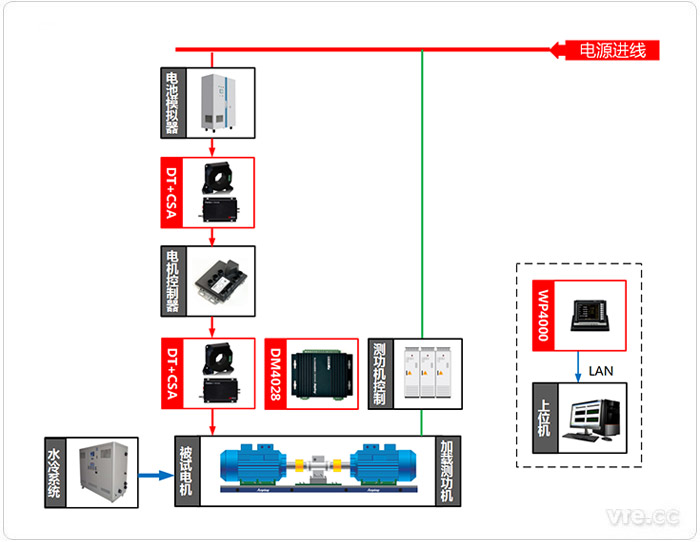

動力總成測試系統構成框圖

圖示：動力總成測試系統構成框圖

　　本套EV動力總成測試系統采用銀河電氣開發的WP4000變頻功率測試系統，單套動力總成測試系統包含1臺數字主機、4個功率單元、1個扭矩轉速變送模塊。

　　1. 4個功率模塊(功率模塊包括DT217B數字變送器及CSA電流傳感器)可滿足電機控制器一路直流輸入，電機控制器三路交流輸出測試；

　　2. 扭矩轉速變送模塊可接入扭矩轉速傳感器輸出兩路頻率脈沖信號(150KHz以下直流脈沖信號)。

　　功率模塊、扭矩轉速變送模塊分別通過光纖及485通訊將數據送往WP4000分析儀主機進行分析處理，得到電壓、電流、頻率、功率、扭矩、轉速等測試參數。分析儀主機開放數據端口，可以通過以太網LAN口將測試數據共享至試驗上位機。
