風機水泵軸功率與配置電機功率簡介
- 瀏覽次數：8607次
- 發布時間：2017/5/13 22:57:26
- 作者：ly_yinhe
一電機功率、效率計算簡介
電機額定功率即電動機的軸輸出功率，也是負載計算時所采用的數據。當一臺三相交流電機的輸入額定電壓為380V，輸入額定電流為le時：
電機額定功率：Pe=1.732*380*Ie*額定功率因數*電動機效率；
電動機額定電流：Ie=Pe/（1.732*380*額定功率因數*電動機效率）；
電動機的輸入功率：P1=Pe/電動機效率。P1在負載計算中作用不大，一般不再進行換算。
例如一臺小型電機的銘牌數據：額定功率250W，額定電壓380V，額定電流0.85A，功率因數0.68。
如果不算效率時，額定電流=250/(1.732*380*0.68)=0.56A，跟0.85A不符；
如果算效率，額定電流=0.85=250/（1.732*380*0.68*效率）；
由上式計算效率為：電動機效率=250/(1.732*380*0.68*0.85)=0.66。
二水泵所需功率與電動機額定功率的計算
假設水泵的揚程為H（m），流量為Q（L/s），那么很容易推算其實際需要的有效功率P3為：
P3=H*Q*g（g=9.8，常數）（W）
因為水泵本身也存在效率，因此需要提供給水泵的實際功率：
P2=P3/水泵效率
P2算出來往往跟電機的額定功率不會正好相等，因此就選擇一個大于P2（接近于）的電機功率Pe。
比如P3=10KW，水泵效率為0.7，電機效率為0.9，那么P2=P3/0.7=14.3kw，可選擇Pe=15KW的配套電機，電機的實際輸入功率P1=15/0.9=16.7kw。

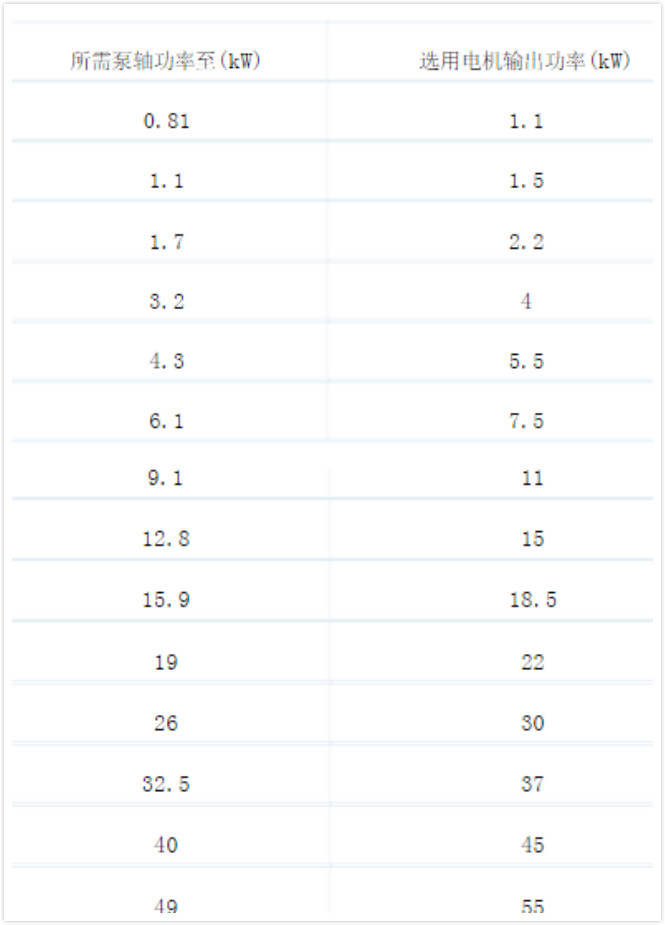

泵軸功率是原動機（拖動電機）傳給泵的功率，在實際工作時其工況點會變化，另電機輸出功率因功率因數關系也會有變化。因此，原動機傳給泵的功率應有一定余量，經驗作法是電機配備功率大于泵軸功率。軸功率余量見下表，并根據國家標準Y系列電機功率規格選配。
軸功率余量

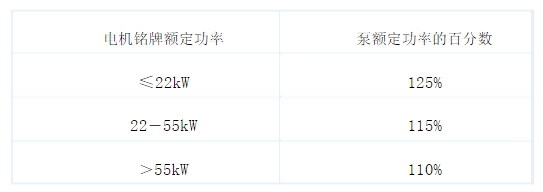

根據API 610標準電動機的額定功率，至少應等于下面給出的額定條件下泵功率的百分數。
API 610規定的安全余量
在選取電機時，還應根據ISO 5199加上—安全余量。
ISO 5199規定的安全余量
三風機所需功率與電動機額定功率的計算
用風機輸送氣體時，氣體從風機獲得能量，而風機本身則消耗能量，風機的功率分為有效功率、軸功率和配用功率。
風機每單位時間內傳遞給氣體的能量稱為通風機的有效功率，即：
N=H*Q
式中：
N——通風機的有效功率（W）；
Q——通風機所輸送的風量（m3/s）；
Ｈ——通風機所產生的全風壓（Pa）。
實際上，由于通風機運轉時，氣體在通風機中流動有能量損失，因此輸入通風機的功率要比N大些，即：
Nsh=N/η
式中：
Nsh——通風機的軸功率（W），軸功率就是電動機傳到風機軸上的功率；
η——通風機的效率，后向式葉片風機的效率一般為0.8～0.9，前向式葉片風機的效率一般為0.6～0.65。
配用電機時，因為風機在運轉時可能會出現超負荷的情況，為了安全，一般風機的配用功率要比軸功率大。配用功率是指帶動風機運轉的配套電機功率。用符號Nmo表示，則有：
Nmo=k*Nsh/ηm
式中：

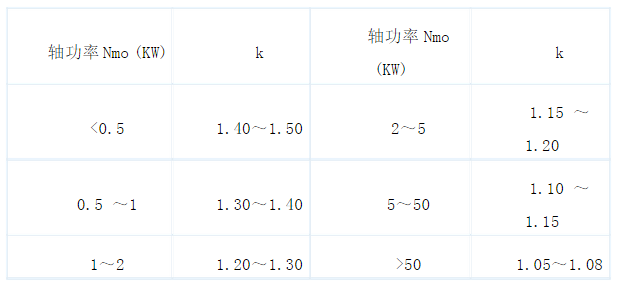

K——電機容量的儲備系數，可按照下表儲備系數K選用；
電機容量的儲備系數k

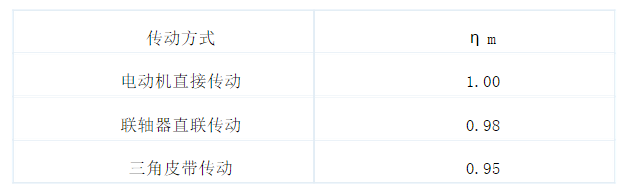

ηm—機械傳動效率，與機械傳動方式有關，可按照下表傳動效率選取。
機械傳動效率ηm
