DT322數字變送器與電流互感器接線圖
- 瀏覽次數：6792次
- 發布時間：2014/7/22 8:03:03
- 作者：hb_yinhe
DT322數字變送器是一款可以同時測量兩路電流信號的雙通道電流測量模塊，與電流互感器接線圖可以同時是兩個單相電流互感器，也可以根據基爾霍夫電流定律用于三相電流的測量。
一、DT322數字變送器技術參數
DT322A/B 雙通道電流測量
帶寬：100kHz
采樣頻率：250kHz
準確度：A級0.05% /B級 0.1%rd
電流量程：20mA~6.4A
頻率范圍：DC，0.1Hz~1500Hz
二、DT322數字變送器與電流互感器接線圖

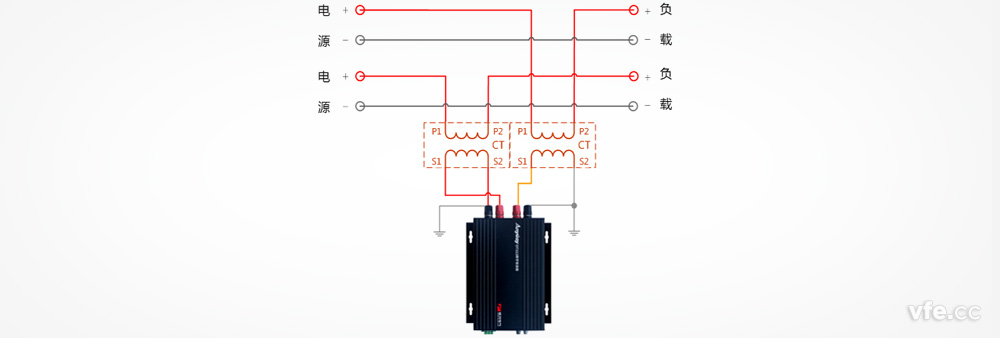

1、DT222數字變送器于兩個單相電流互感器接線圖
兩個單相電流互感器接線圖

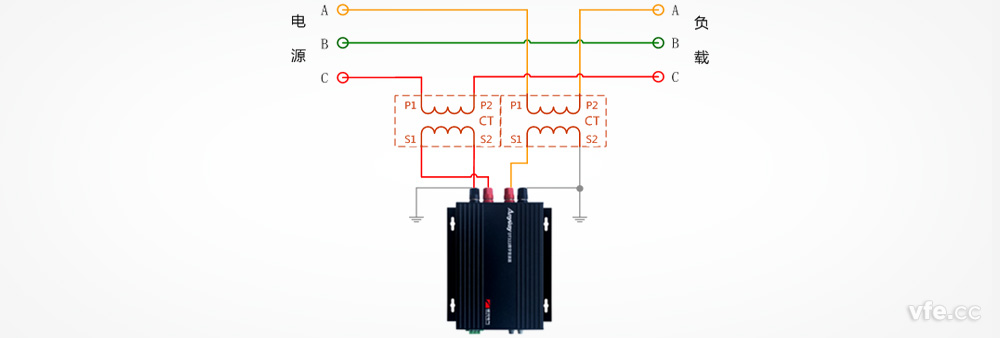

2、DT322數字變送器與兩個單相電流互感器測量三相電壓接線圖
兩個單相電流感器測量三相電壓接線圖
DT322數字變送器是一款基于光纖傳輸的前端數字化模塊，可以有效避免傳輸過程中的干擾和損耗，可以通過上位機軟件對通過光纖傳輸過來的數字信號進行相關運算處理后可提取被測信號的有效值、基波、諧波、頻率等各種特征值，還可通過對兩個通道的相關運算得到有功功率、無功功率、視在功率及各次諧波功率等電參量。
